自清洗过滤器之立式水力吸式

自清洗过滤器之立式水力吸式
...

产品详情

　　莱特莱德公司擅长适用于苛刻工况的过滤器产品设计为已任，其核心产品包括加精密过滤器、反冲洗过滤器、自清洗过滤器、袋式过滤器、管道过滤器、旋流除砂器等。过滤系统其核心优势在于拥有全范围的过滤介质供设计选用，已广泛应用于石化、炼油、新能源、钢铁、化学、医药、食品、水处理等行业。

　　自清洗过滤器之立式水力吸式工作原理

　　当自清洗过滤器进出口的压差达到预设值时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于过滤器上端盖上的排污阀，马达带动本体滤网内的两把不锈钢刷转动，被滤网所捕捉的杂质因此被钢刷刷下并从排污阀排出。整个清洗过程耗时约15-60秒，清洗时系统无断流，过滤器的整个运行过程由随机配备的一个控制箱来控制。

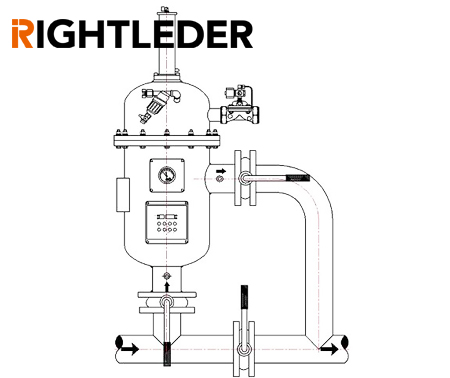

　　自清洗过滤器之立式水力吸式基本原理



　　自清洗过滤器之立式水力吸式通用性能参数

　　单台流量：15～200m3/h

　　最小工作压力：0.2MPa

　　最大工作压力：1.0MPa、1.6MPa、2.5MPa

　　最高工作水温：65℃

　　过滤精度范围：30～3000微米

　　滤网清洁时的压力损失：不大于0.01MPa

　　清洗滤网所需水量：80～120升(最小工作压力时)

　　自清洗时间：8～15秒

　　控制方式：PLC智能控制，压差、时间、手动、故障报警

　　电源要求：交流220V，50Hz，50W

　　安装形式：立式安装也可根据现场情况水平、竖直或倾斜安装

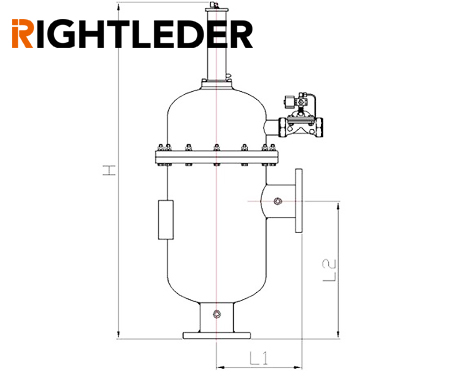

　　自清洗过滤器之立式水力吸式结构特点

　　1、过滤效率高：独特滤网结构大大增加了滤网的有效过滤面积，从而提高了过滤器的过滤效率，因此设备体积更小，结构更紧凑。

　　2、智能控制：PLC控制，自动反冲洗滤网，自动排污，无需人员值守。

　　3、连续供水：反冲洗系统供水无须间断，反洗耗水量小。

　　4、使用方便，根据现场要求有多种结构形式可供选择，可满足现场安装、操作、维护方便的要求。

　　5、过滤精度准确：过滤精度可在30微米～3000微米选择。

　　6、运行成本低：自动控制，节省人力，结构紧凑，节省空间投资;操作、维护方便节省运行成本。

　　立式水力吸式自清洗过滤器应用领域

　　1、工业：钢铁、电力、化工、纺织、制药、造纸、汽车、制糖等循环冷却水等。

　　2、市政：生活用水、热力供暖、地源热泵、污水处理等。

　　3、灌溉：农业、园林、绿地、高尔夫球场等。

　　4、自清洗过滤器应用于其他方面包含：中水回用、海水淡化、船舶压载水等。
