DH50-AZ全自动自清洗过滤器

DH50-AZ全自动自清洗过滤器
全自动自清洗过滤器被过滤的液体从进口进入过滤器，经过下固定板进入滤网，液体从滤网内侧流向外侧，并从滤筒出口流出过滤器;反冲洗排出的杂质从排污口排出。...

产品详情

　　自清洗过滤器简介

　　过滤精度:50--5000微米

　　更高精度过滤可选择：高精度全自动自清洗过滤器(0.45--50微米)

　　自清洗过滤器器工作原理

　　被过滤的液体从进口进入过滤器，经过下固定板进入滤网，液体从滤网内侧流向外侧，并从滤筒出口流出过滤器。反冲洗排出的杂质从排污口排出。

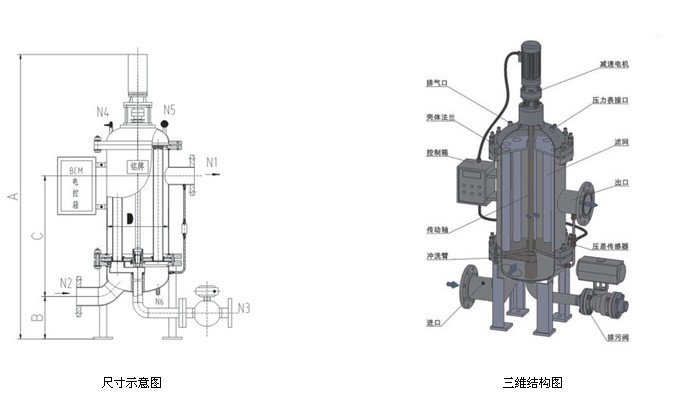

自清洗过滤器结构图

　　自清洗过滤器冲洗过程

　　1、减速电机通过中间轴驱动冲洗臂转动，由光电定位开关控制冲洗臂的转动角度，使之与被清洗滤网对正。

　　2、排污阀开启，使被清洗滤网外侧(清洁侧)与排污之间形成压力差。

　　在压力差的作用下，清洁侧液流从被清洗滤网的外侧流向内侧，进行冲洗，聚积在滤网内侧的污染物被冲掉并通过排污口排出过滤器。

　　3、自清洗过滤器每个滤网的反冲洗时间已设定，当达到冲洗设定的时间后，排污阀关闭，该滤网的反冲洗过程结束，减速电机再次驱动冲洗臂转动，对下一个(组)滤网进行反冲洗，排污阀再次开启，以此类推对每个滤网进行冲洗。
