注:过滤器内滤芯拉出长度尺寸,现场拆洗空间,本图不予标出,按筒体长度“L”或“H”预留即可,下同。
|
公称通径DN
|
L1
|
L2
|
H
|
B
|
有效过滤
面积(m2) |
倍数
|
重量(kg)
|
|
50
|
300
|
164
|
164
|
R1/2’’
|
0.0066
|
3.3
|
13.9
|
|
(65)
|
338
|
184
|
184
|
0.0101
|
3.0
|
19.5
|
|
|
80
|
368
|
196
|
196
|
0.0138
|
2.7
|
24.3
|
|
|
100
|
423
|
220
|
175
|
0.01865
|
2.4
|
36.1
|
|
|
125
|
466
|
240
|
194
|
R3/4’’
|
0.0272
|
2.4
|
55.3
|
|
150
|
521
|
270
|
217
|
0.0388
|
2.2
|
74.1
|
|
|
200
|
630
|
320
|
268
|
0.063
|
2.0
|
145.0
|
|
|
250
|
738
|
370
|
320
|
0.096
|
2.0
|
200.1
|
|
|
300
|
846
|
420
|
372
|
0.1337
|
2.0
|
260
|
|
公称通径DN
|
L1
|
L2
|
B
|
有效过滤
面积(m2) |
倍数
|
重量(kg)
|
|
50
|
158
|
268
|
R1/2’’
|
0.00277
|
1.4
|
13.6
|
|
(65)
|
179
|
304
|
0.00421
|
1.3
|
18.9
|
|
|
80
|
196
|
330
|
0.00552
|
1.1
|
24.0
|
|
|
100
|
225
|
382
|
0.0088
|
1.1
|
36.3
|
|
|
150
|
280
|
482
|
R3/4’’
|
0.01696
|
1.1
|
68.9
|
|
200
|
333
|
578
|
0.0355
|
1.1
|
140.0
|
|
|
250
|
383
|
666
|
0.0529
|
1.1
|
216.2
|
|
|
300
|
437
|
768
|
0.0686
|
1.0
|
315.2
|

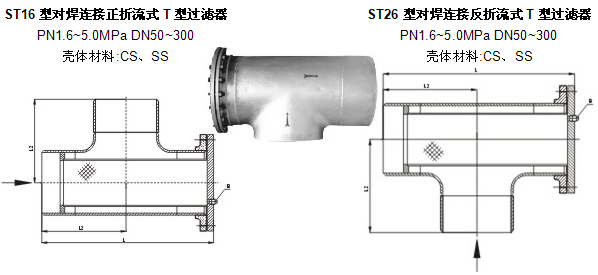

ST16、ST26型数据表 单位:mm
|
公称通径
DN |
L1
|
L2
|
B
|
有效过滤
面积(m2) |
倍数
|
重量(kg)
|
|
50
|
222
|
164
|
R1/2’’
|
0.00387
|
2.2
|
8.9
|
|
(65)
|
255
|
176
|
0.00592
|
2.0
|
12.6
|
|
|
80
|
282
|
189
|
0.00811
|
1.7
|
15.8
|
|
|
100
|
330
|
205
|
0.013
|
1.7
|
23.4
|
|
|
150
|
423
|
243
|
R3/4’’
|
0.026
|
1.5
|
47.2
|
|
200
|
510
|
278
|
0.0459
|
1.5
|
98.4
|
|
|
250
|
599
|
316
|
0.0706
|
1.5
|
154.7
|
|
|
300
|
691
|
354
|
0.0942
|
1.5
|
232.8
|

|
公称通径
DN |
L
|
H
|
B
|
有效过滤
面积(m2) |
倍数
|
重量(kg)
|
|
50
|
128
|
149
|
R1/2’’
|
0.0022
|
1.4
|
7.87
|
|
(65)
|
152
|
170
|
0.0036
|
1.3
|
11.6
|
|
|
80
|
172
|
182
|
0.00486
|
1.1
|
14.3
|
|
|
100
|
210
|
267
|
0.0079
|
1.1
|
21.9
|
|
|
125
|
240
|
280
|
R3/4’’
|
0.0122
|
1.0
|
45.2
|
|
150
|
286
|
305
|
0.0157
|
1.1
|
46.3
|
|
|
200
|
356
|
320
|
0.0331
|
1.1
|
93.1
|
|
|
250
|
432
|
350
|
0.0509
|
1.1
|
143.1
|
|
|
300
|
508
|
400
|
0.0669
|
1.0
|
207.5
|
